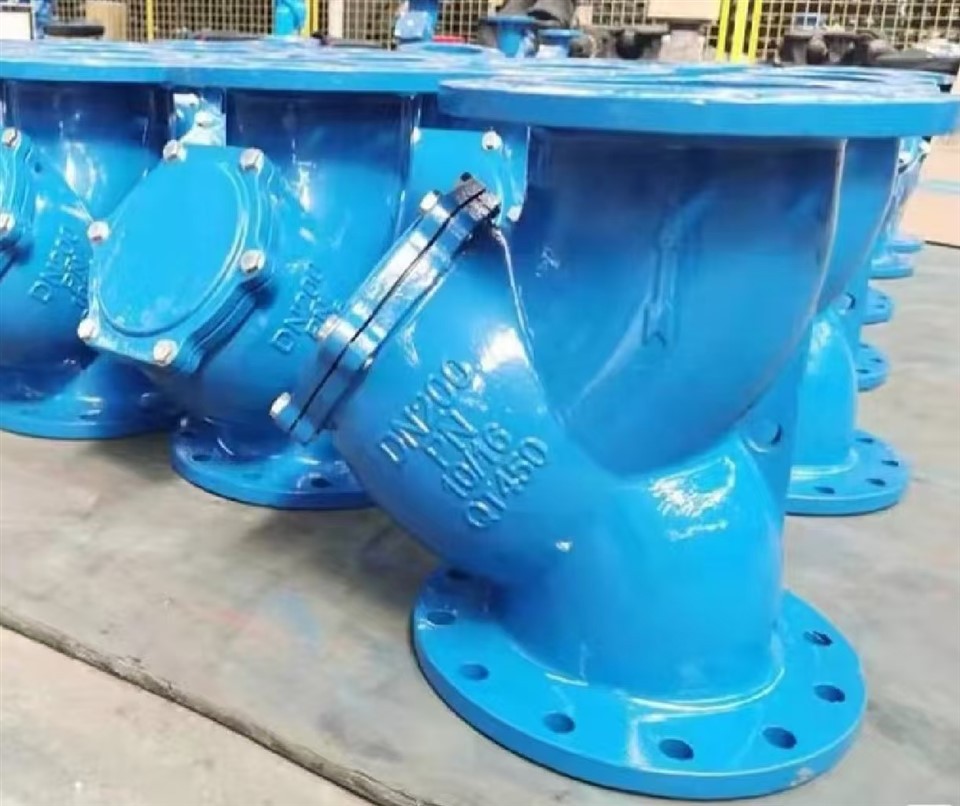

DIN F1 pallografiittivalurauta Y-siivilä

Venttiilin runko ja pultattu konepelti on valettu kiinteästi QT450-10 nodulaarisesta valuraudasta, sferoidoitumisaste on hallittu yli 85 %:iin, kokonaismitta ja pinta--pituus täyttävät täysin DIN3202 F1 -vaatimukset. Irrotettava ruostumattomasta teräksestä valmistettu 304-suodatinseula toimii ydinsuodatuskomponenttina; useita silmäkokoja voidaan valita vastaamaan erilaisia ​​epäpuhtauksien sieppausvaatimuksia. Laippaliitoksen mitat noudattavat EN1092-1 eurooppalaisia ​​standardeja vastaavia putkistoja. Pultattu konepellin rakenne mahdollistaa seulan poistamisen ilman, että koko siivilä irtoaa putkistosta, mikä lyhentää huomattavasti seisokkiaikaa rutiinipuhdistuksen aikana. Valinnainen kierteinen tyhjennystulppa on varattu alimmalle kohdalle säännöllistä puhallusta varten, mikä vähentää toistuvaa purkamista. Optimoitu sisäinen virtauskanava alentaa painehäviötä väliaineen kuljetuksen aikana välttäen vesipumppujen liiallista energiankulutusta. Tuote tukee vaaka-asennusta ja kaltevaa pystyasennusta.

Vakionimellispaineluokat ovat PN10 ja PN16, jotka täyttävät useimmat kunnalliset vesi- ja yleiset teollisuusputkistoprojektit. Jokaiselle valmiille siivilölle suoritetaan täydellinen hydrostaattinen testi ennen toimitusta DIN-testausmääräysten mukaisesti: kuoren koepaine saavuttaa 1,5-kertaisen nimellispaineen, vuotoja tai pysyviä muodonmuutoksia ei sallita tarkastuksen aikana. Soveltuvat väliaineen lämpötilat vaihtelevat 0 asteesta 120 asteeseen, soveltuvat puhtaalle vesijohtovedelle, raakavedelle, talousjätevedelle, kuuman veden lämmitykseen ja neutraalille, matalakorroosioiselle teollisuusnesteelle. Siivilä on suunniteltu pääasiassa nestekäyttöön; räätälöityjä tiivistekomponentteja voidaan toimittaa pyynnöstä hieman syövyttäville aineille. On suositeltavaa järjestää sulkuventtiilit{10}}ylä- ja alavirran osille, jotta voidaan toteuttaa erillinen huolto ilman täyttä putkiston tyhjennystä.

Kaikki sisäiset kostutetut pinnat käyttävät sähköstaattista ruiskutusta elintarvike-epoksihartsiin, jonka pinnoitteen paksuus on yli 220 μm. Sisävuori täyttää juomaveden kosketusstandardin, mikä estää sisäseinän ruosteen muodostumisen ja hilseilyn kertymisen pitkäaikaisen-vesikuljetuksen aikana. Ulompi valupinta käsitellään hiekkapuhalluskäsittelyllä, minkä jälkeen se pinnoitetaan sinkki-pohjamaalilla ja viimeistelymaalilla muodostaen yhdistelmäkorroosionestokerroksia. Tämä korroosionestojärjestelmä soveltuu sekä haudattuihin putkilinjoihin että sisätilojen maanpäällisiin-asennusympäristöihin, ja se kestää pohjaveden eroosiota, ilmankosteutta ja vuodenaikojen vaihtelua. Siivilä DIN3202 F1 Y- voi ylläpitää vakaan suodatustoiminnon yli 20 vuoden ajan kunnallisissa normaaleissa käyttöolosuhteissa, kun seulan tukkeutumisen ja pinnoitteen eheys tarkistetaan vuosittain.

Kohdista runkoon merkitty virtausnuoli todellisen väliaineen virtaussuuntaan asennuksen aikana. Kun suodatin on asennettu vaakasuoraan, aseta suodattimen kansi alaspäin helpottaaksesi sedimentin keräämistä ja puhdistamista. Varaa riittävästi huoltotilaa konepellin viereen näytön poistoa varten. Kaikille tuotteille on myönnetty ISO9001-laatujärjestelmän sertifikaatti ja ne täyttävät DIN3202 F1-mittavaatimukset ja täyttävät tarjousehdot Euroopan kunnalliskorjausrakennuksiin, pumppaamon tukitiloihin, rakennuksen lämmitykseen ja tehtaan kiertovesijärjestelmiin. Täydellinen kokosarja DN50 ~ DN600 voidaan toimittaa; räätälöity verkkokoko, tyhjennysaukko ja ruostumattomasta teräksestä valmistetut sisäosat ovat saatavilla erityisiin työolosuhteisiin.
