Teollisuuden putkilinjojen mutkaliitoksissa, vaikka sekä kaksois-laippa 90 asteen ankka-jalan mutkia että tavallisia mutkia käytetään saavuttamaan 90 asteen käännökset, ne eroavat toisistaan merkittävästi rakennesuunnittelun, asennusmenetelmien ja soveltuvien skenaarioiden osalta. Väärän mutkan valinta ei ainoastaan lisää asennuskustannuksia, vaan voi myös johtaa vuotovaaraan. Tässä artikkelissa eritellään erot näiden kahden välillä kolmesta ydinmittasta, jotta voit vastata käyttöolosuhteisi tarkasti.
Rakennesuunnittelu:
Ilmeisin ero on siinä, onko mukana laippa vai ei, mikä vaikuttaa suoraan myöhempien putkilinjojen mukavuuteen:

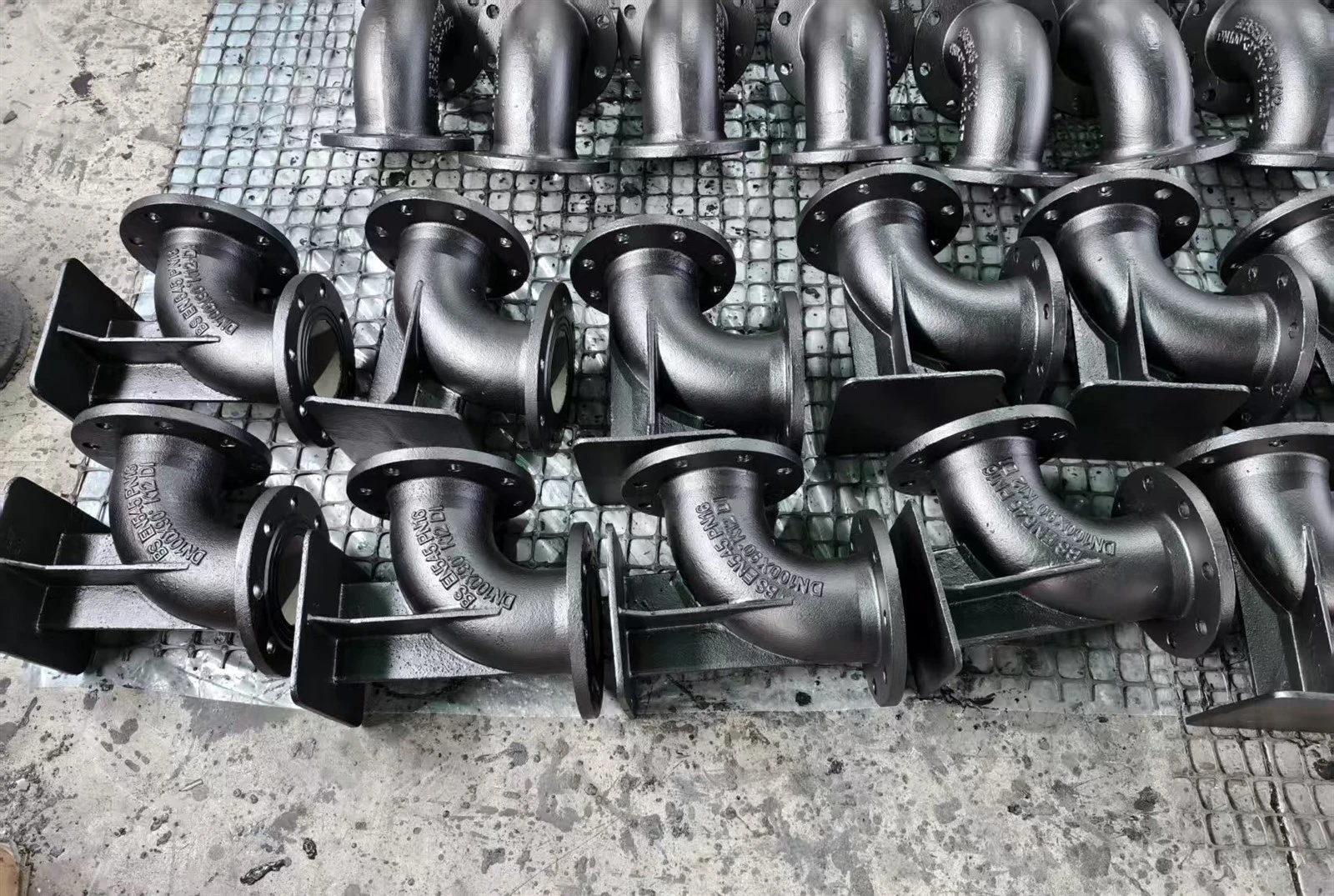

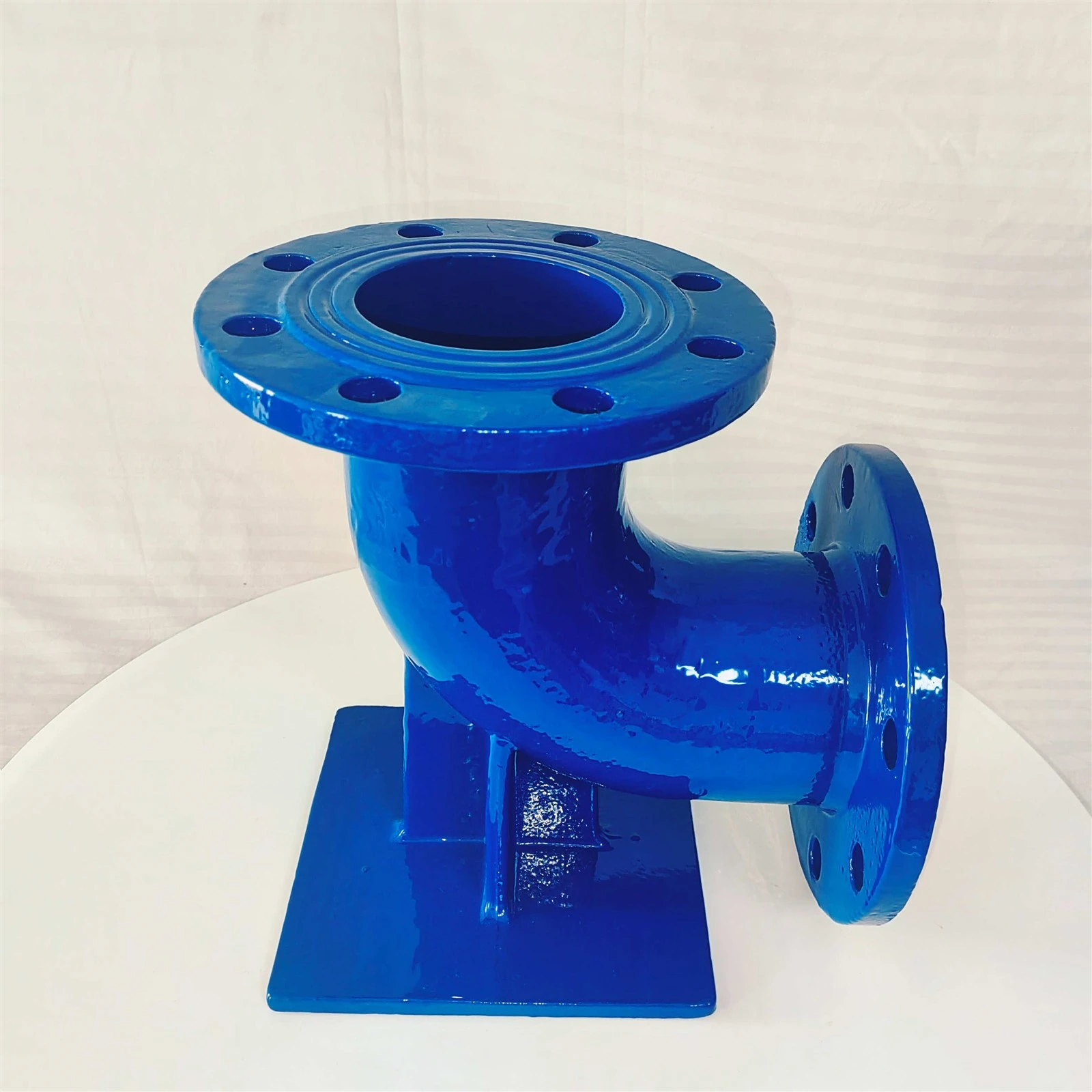

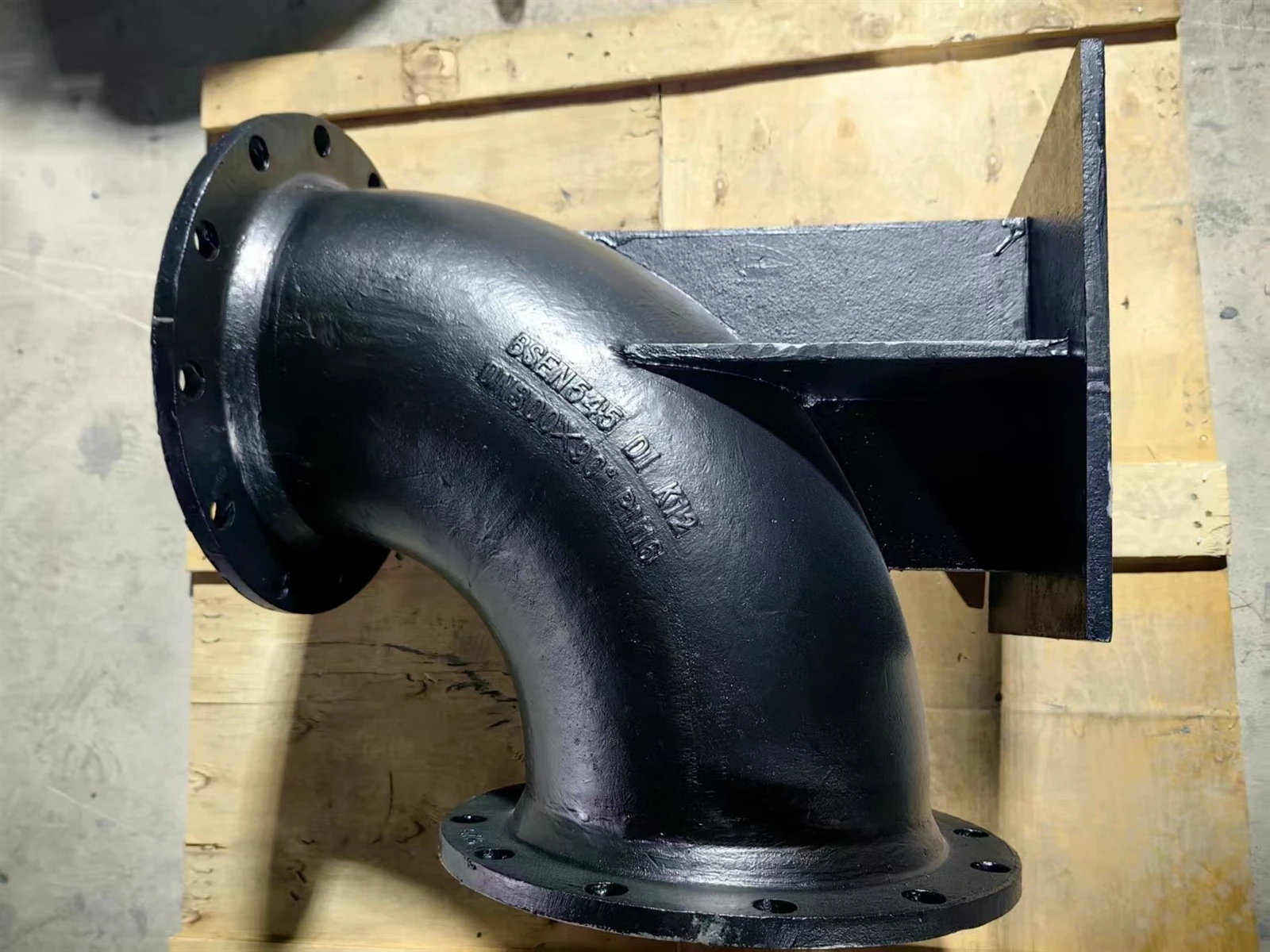

- Kaksois-laipallinen 90 asteen ankka-jalan mutka:
Tämä on "valmis integroitu" rakenne. Vakiolaipat on-esivalmistettu mutkan molemmissa päissä. Laipat ja taivutusrunko on hitsattu tai kiinteästi valettu, ja laipan tiivistyspinnat on jo koneistettu, joten lisälaippahitsausta ei tarvita. Sen "ankka-jalka" parantaa myös asennuksen vakautta ja estää painovoiman tai tärinän aiheuttaman siirtymisen putkilinjan mutkassa.
- Normaali mutka:
Useimmiten "laipattomat paljasputki"-rakenteet, joissa on vain 90 asteen mutka putken rungossa (yleensä hiiliteräksestä tai ruostumattomasta teräksestä), litteillä tai viisteillä päillä. Jos tarvitaan liitäntä muihin putkiin/laitteisiin, lisälaipat (tai kierreliittimet) on hitsattava ja laipan tiivistepinta tarvitsee toissijaista työstöä hitsauksen jälkeen, mikä tekee prosessista monimutkaisempaa.
Asennustapa:
Rakenteelliset erot johtavat suoraan dramaattisesti erilaisiin asennusprosesseihin, työkaluvaatimuksiin ja ajankulutukseen, mikä vaikuttaa erityisesti -työmaalla tapahtuvan rakentamisen tehokkuuteen:
01
- Double-laipallinen 90 asteen ankka-jalan mutka
Asennus on "plug and play", eikä se vaadi paikan päällä tapahtuvaa hitsausta-.
02
Standard Bend
Asennus vaatii "monivaiheista koneistusta", joka perustuu erikoishitsaustekniikoihin.
Sovellettavat skenaariot:
| Vertailumitta | Kaksinkertainen-laippa 90 asteen Duckfoot Bend | Normaali laippa taivutus |
| Paineluokitus | Soveltuu keski{0}}korkeaan paineeseen (PN1.6-PN16MPa). Laippaliitos varmistaa vahvan tiivistyksen, joka on ihanteellinen myrkyllisille, syttyville ja räjähdysherkille aineille (esim. kemikaali-, öljy- ja kaasuputket). | Soveltuu matalapaineisiin -paineolosuhteisiin (PN enintään 1,0 MPa). Hitsatut liitokset ovat alttiita vuotoille paineenvaihteluiden vuoksi; ihanteellinen tavallisiin vesi- ja paineilmaputkiin. |
| Asennusympäristö | Suositellaan skenaarioissa, joissa ei ole hitsausolosuhteita tai tiukkoja aikatauluja (esim. puhtaat putkistot sisätiloissa, räjähdyssuojatut työpajat, vanhat putkistojen kunnostukset). | Sopii hitsausolosuhteisiin ja kustannusherkkyyteen (esim. ulkokäyttöön kunnalliset putkiverkot, matalapaineiset kiertovesiputket). |
| Huoltotarpeet | Laippaliitäntä mahdollistaa helpon purkamisen; huolto vaatii vain pulttien irrottamista vaihtoa varten (putken leikkaamista ei tarvita). | Hitsattu liitos on vaikea purkaa; kunnossapito vaatii hitsauskohtien leikkaamista, mikä vahingoittaa putkiston eheyttä ja lisää ylläpitokustannuksia. |
| Kustannusnäkökohdat | Korkeat hankintakustannukset (integroidut laipat), mutta alhaiset asennus- ja ylläpitokustannukset, mikä tarjoaa korkean kokonaiskustannustehokkuuden. | Alhaiset hankintakustannukset (paljas putki), mutta korkeat hitsaus-, käsittely- ja huoltokustannukset, mikä tekee siitä epätaloudellista pitkäaikaisessa käytössä. |
kaksois-laippa 90 asteen ankka-jalan mutka on "yksivaiheinen" ammattimainen ratkaisu, joka sopii työolosuhteisiin, joissa on korkeat tiivistys-, tehokkuus- ja huoltovaatimukset. tavallinen taivutus on perusvalinta, joka asettaa etusijalle kustannukset, ja se sopii matalapaineisiin, yksinkertaisiin liitäntäskenaarioihin. Oikean vaihtoehdon valitseminen todellisten työolosuhteiden perusteella on ratkaisevan tärkeää putkilinjan vakaan toiminnan varmistamiseksi ja kustannusten hallitsemiseksi.
